故障電弧智能斷路器模組
圖1 模塊實樣圖
本產品為符合GB/T31143 標準AFDD故障電弧檢測模組，通過和外部電路的配合，可以對線路中的串聯故障電弧、并聯故障電弧進行有效的檢測，同時有效避免非故障電弧的誤報警。
本產品使用3.3V電源供電，要求紋波<50mV。典型工作電流70mA，最大工作電流80mA。
本產品已通過EMC測試。
圖2 模組封裝尺寸及接口定義圖（正視）
圖2 模組封裝尺寸及接口定義圖（正視）

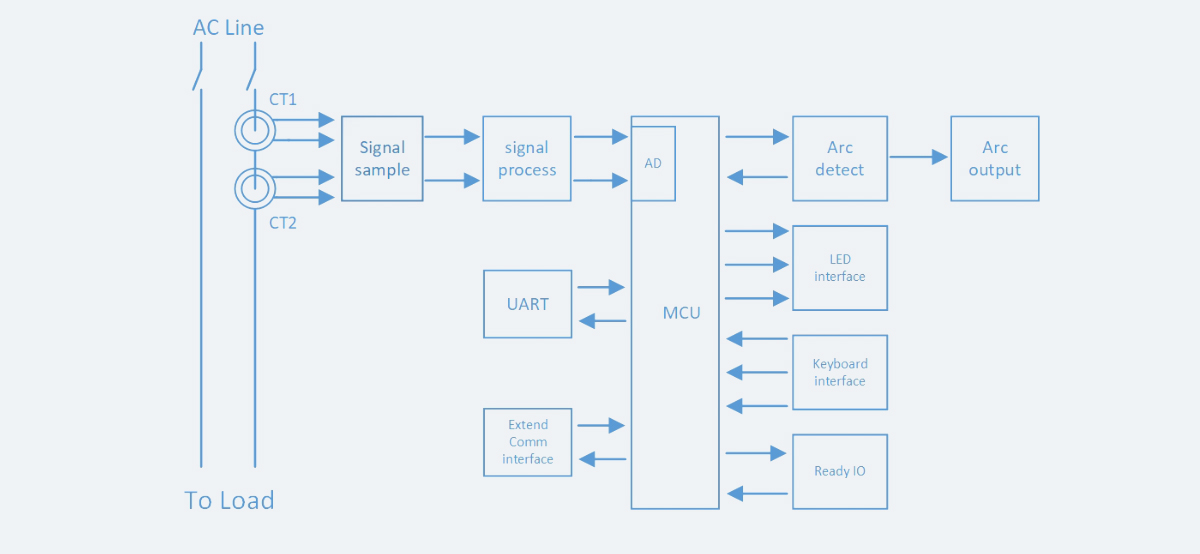

互感器H和互感器L對負載線路中的信號進行采樣。將采樣信號進行特殊處理得到特征模擬信號，通過MCU的AD處理單元，特征模擬信號轉化為特征數字信號。此數字信號經由MCU和電弧檢測模組間的復雜算法，來判斷負載電路中是否有故障電弧發生。當發生故障電弧時，輸出相應的信號。
模組提供LED接口，用于輸出表達；按鍵接口，用于輸入操作控制。預留額外的電平接口，以利于擴展和特殊功能擴展。
同時此模組可提供UART等接口進行通信，與外部電路進行通訊或將報警信息上傳給監控設備，從而有效預防故障電弧火災的發生。
適用標準
2014年9月，上海電器科學研究院，聯合國內相關高校、企業聯合制定了故障電弧保護器相關標準《 GB-T 31143-2014 電弧故障保護電器(AFDD)的一般要求》，并于2015年4月正式實施。該標準主要針對的是220V/50HZ低壓交流電，判斷的負載電流范圍是2.25A-63A。
2020年8月，中華人民共和國住房和城鄉建設部編制發布了《GB 51348 - 2019 民用建筑電氣設計標準》。該設計標準中，7. 6. 6 強調了配電線路的電弧故障保護電器應符合下列規定中，強調了故障電弧保護器的使用場景，如商場、 超市以及人員密集場所的照明、 插座回路；儲存可燃物品的庫房的照明、 插座回路等。
