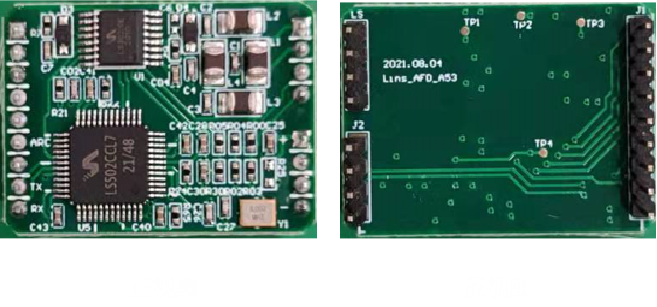

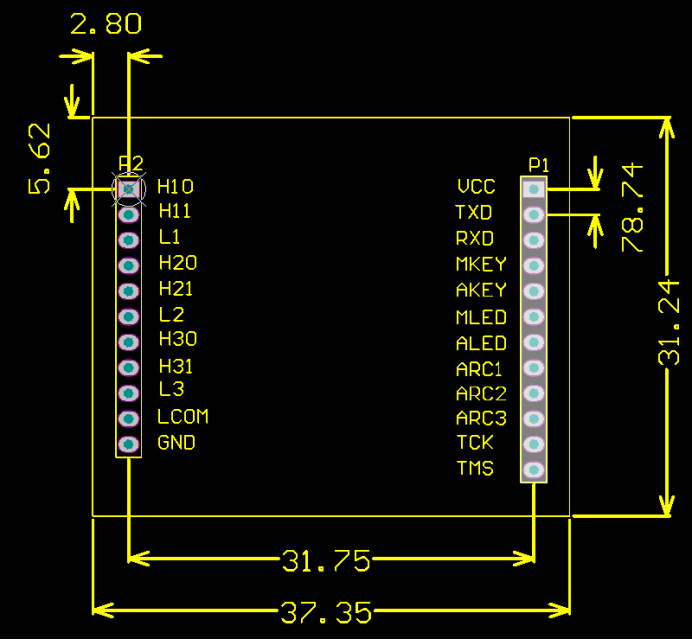

引腳編號

引腳名稱

現標注名稱

功能說明

備注

1

Assist-KEY2

KEY3

備用按鍵

2

Assist-KEY

KEY2 RESTART

輔助按鍵

用于模組功能檢測，MCU復位

3

Main-KEY

KEY1 TEST/SET

主按鍵

用于報警輸出測試，電流校準及現場自學習

4

Assist-LED

BUZZ

輔助指示燈

5

Main-LED

LED

主指示燈

6

Arcfault

ARC_FAULT

故障電弧輸出信號

7

RESET#

NRST

硬件復位引腳

8

TXD

TXD

串口通訊引腳TX

9

RXD

RXD

串口通訊引腳RX

10

GND

GND

模組接地

11

TCK

TCK

SWD 時鐘

12

TMS

TMS

SWD 數據

13

VCC

VCC

模組3.3V供電

14

LS_B

LS_B

15

LS_A

LS_A

低頻互感器引腳1

16

HS_B

HS_B

高頻互感器引腳2

17

HS_A

HS_A

高頻互感器引腳1

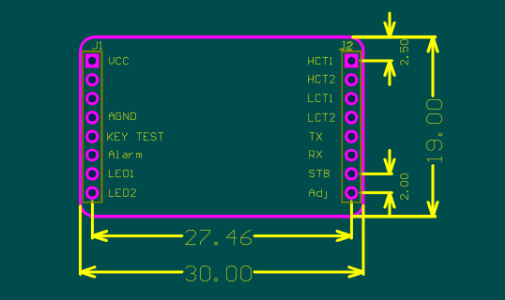

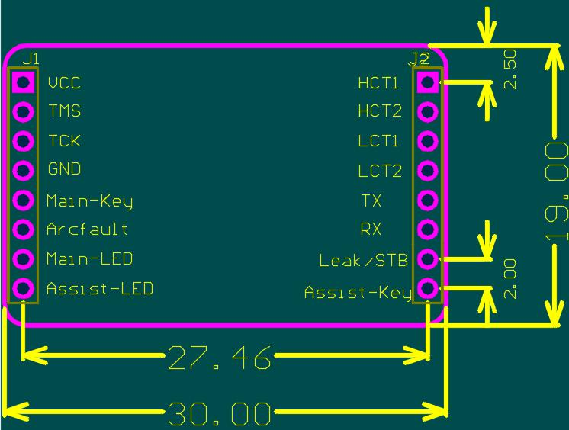

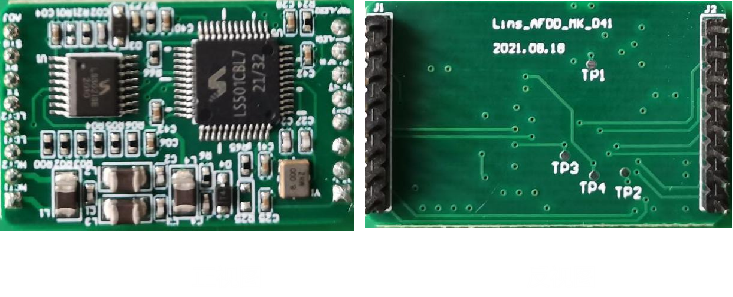

引腳編號

引腳名稱

功能說明

備注

1

VCC

模組3.3V供電

供電源電壓范圍3.0v-3.6v

2

TMS

SWD 數據

3

TCK

SWD 時鐘

4

GND

模組接地

5

Main-KEY

主按鍵

用于報警輸出測試，電流校準，現場自學習

6

Arcfault

故障電弧輸出信號

輸出最大驅動電流12mA

7

Main-LED

主工作狀態指示燈

8

Assist-LED

輔助工作狀態指示燈

9

Assist-KEY

輔助按鍵

10

LeaK/STB

漏電輸入/備用引腳

漏電輸入或者作為普通GPIO口

11

RX

串口通訊引腳RX

12

TX

串口通訊引腳TX

13

LCT2

低頻互感器引腳2

14

LCT1

低頻互感器引腳1

15

HCT2

高頻互感器引腳2

16

HCT1

高頻互感器引腳1

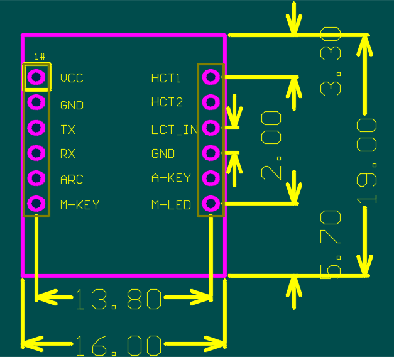

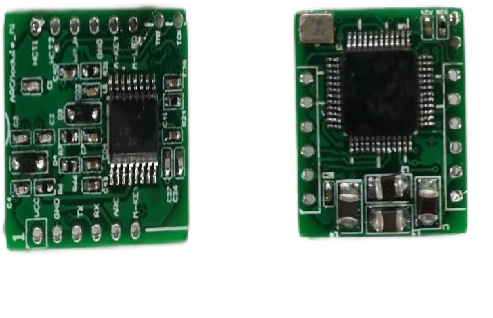

引腳編號

引腳名稱

功能說明

引腳狀態

備注

1

VCC

模組3.3V供電

供電源電壓范圍3.0v-3.6v

2

GND

模組接地

3

TX

串口通訊引腳TX

復用推挽輸出

4

RX

串口通訊引腳RX

浮動輸入

5

Arcfault

故障電弧輸出信號

輸出最大驅動電流12mA

6

Main-KEY

主按鍵

上拉輸入

用于報警輸出測試，電流校準

7

Main-LED

1/2VCC校準電壓輸入

浮動輸入

作為電壓校準

8

Assist-KEY

輔助按鍵

上拉輸入

用于模組功能檢測，MCU復位及現場自學習

9

GND

接地

10

LCT_IN

外部低頻電流信號輸入

浮動輸入

外部低頻電路信號輸入腳輸入需加1/2VCC偏置電壓。

11

HCT2

高頻互感器引腳2

12

HCT1

高頻互感器引腳1
